银英航空 | 聊聊飞机的主操纵系统

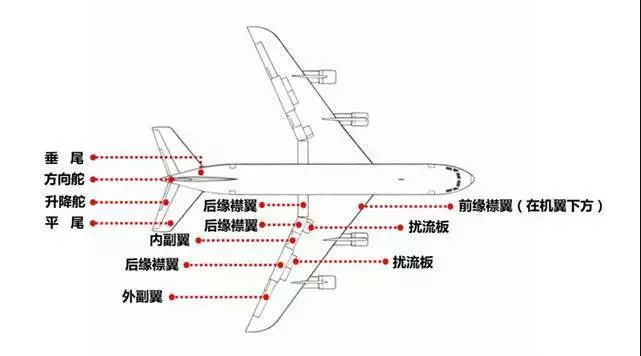

      副翼位于大翼后缘靠近翼尖区域；在大型飞机的组合横向操纵系统中，常常有4块副翼——2块内副翼和2块外副翼。在低速飞行时，内外副翼共同进行横向操纵；而在高速飞行时，外侧副翼被锁定，仅由内副翼进行横向操纵。

      副翼用于操纵飞机绕纵轴的横滚运动，由驾驶盘操控。当向左转驾驶盘时，左侧副翼向上偏转，同时右侧副翼向下偏转，导致左侧机翼的升力减小，而右侧机翼的升力增大，产生使飞机向左滚转的力矩，飞机绕纵轴向左侧滚转。

      当向右转驾驶盘时，右侧副翼向上偏转，同时左侧副翼向下偏转，导致右侧机翼的升力减小，而左侧机翼的升力增大，使飞机绕纵轴向右滚转。

      升降舵位于水平安定面的后缘，有些飞机有2块升降舵，如波音737、757、777。而波音747、767等飞机则有4块升降舵。

      升降舵由前推或后拉驾驶杆操控。当前推或后拉驾驶杆时，会使升降舵偏转，从而产生俯仰力矩，操纵飞机绕横轴转动。当前推驾驶杆时，升降舵向下偏转，使尾翼升力增大，飞机产生低头力矩，绕横轴下俯；当后拉驾驶杆时，升降舵向上偏转，使水平尾翼升力减小，甚至产生负升力，飞机产生抬头力矩，绕横轴上仰。

      方向舵位于飞机垂直安定面的后缘，大部分飞机采用单块的方向舵舵面，如波音737、757、767、777。而波音747采用两块方向舵，上、下两块方向舵舵面铰接于垂直安定面的后缘。

      方向舵由脚操纵机构——“方向舵脚蹬”操纵，用于操纵飞机绕立轴的运动。当方向舵脚蹬在中立位置时，即左右脚蹬平齐时，方向舵也处于中立位置。当向前蹬左脚蹬，右脚蹬向后运动时，方向舵向左偏转，作用于垂直位置上的空气动力使得飞机机头向左偏转。当向前蹬右脚蹬时，方向舵向右偏转，从而使机头向右偏转。
